项目 |
主要参数 |
备注 |
镭 射 系 统 |
激光类型:Xenon lamp LASER |
|

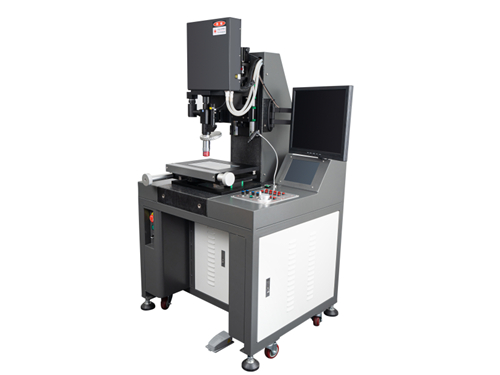

型号:CLY-823LS |
||
波长:1064nm IR/GR |
||
脉宽:8ns |
||
频率:1-30Hz |
||
最大能量输出:80mj |
||
输出参量稳定性:±3% |
||
光斑大小:正方型/长可调 |
||
最小光斑:2.5um*2.5um(50倍物镜状态下,属选配) |
||
光斑尺寸调节范围:50X MAX-24um*24um Min-2.5um*2.5um(属选配) 20X MAX-60um*60um MAX-3um*3um |
||

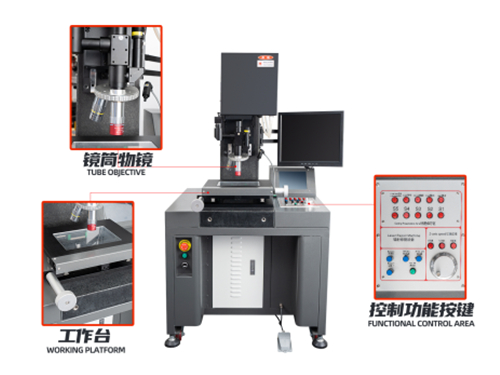

显 微 成 像 系 统 |
型号:CLY-823LS |
|
成像透镜:IR/GR增透膜 |
||

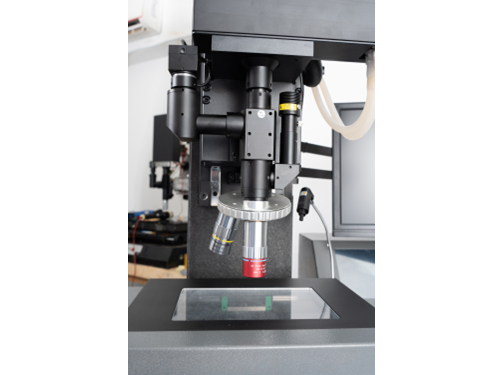

物镜:10X(APO)、50X(NIR)
|
||
物镜切换:手动 |
||
CCD品牌 :日本索尼 |
||
CCD像素:200万取像 |
||
显示器:17寸 1920*1080 |
||
软 体 系 统 |
控制功能: 1.激光能量、频率、波长切换、光斑大小调节及储存 2.工作台移动、加工状态参数显示
|
|
机 架 结 构 |
材料:钣金钢架 |
|
外观尺寸:L700mm*W850mm*H1450mm |
|
|

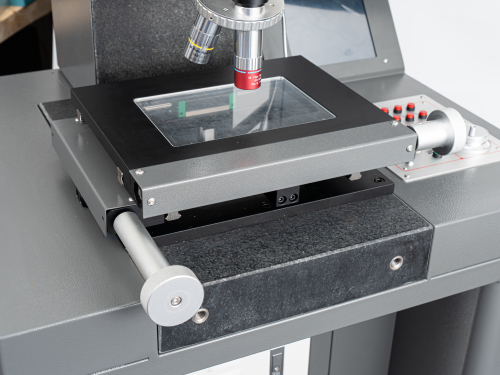

工作台尺寸:300mm*400mm |
|
|
XY轴行程:150mm*200mm |
|
|
Z轴行程:150mm |
|
|
XYZ轴移动速度:高速≥10mm/s 低速:2mm/s 手动微调:0.25mm/260度 |
|
|
XYZ轴移动精度:±0.02mm |
|
|
XYZ轴微调部分:脉冲 |
|
|
平台表面:垫高强度玻璃 |
|
|
Z轴导轨:无油导轨 |
|
|
外观油漆着色:灰皱 光油(无尘型) |
|
|
悬梁架构:大理石结构 |
|
|
显示器固定座 :可调节前后摆动 |
|
|
电 气 部 分 |

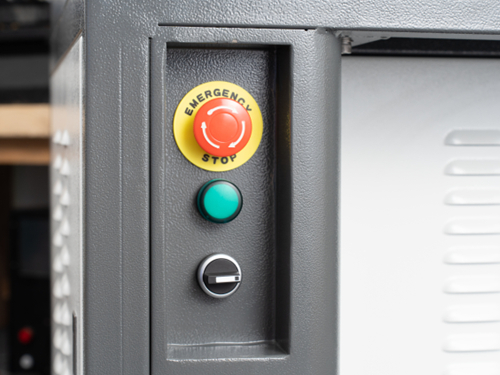

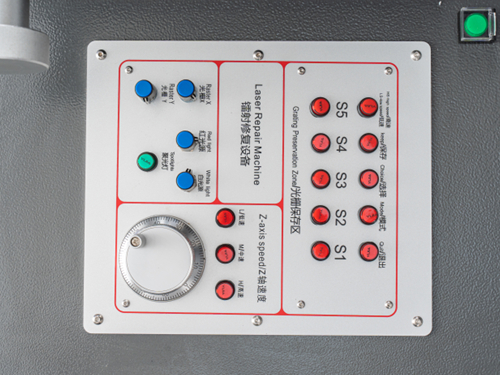

操作键盘功能: 1、快慢3挡位切换 2、XYZ轴粗调、微调 3、照准光源亮度调节 4、启动电源开关 5、启动按钮 6、激光能量补尝旋钮 7、急停 |
|
输入电源: |
单相交流220V 50-60Hz 10A |
|
应 用 原 理 |
使用高能脉冲激光,对OLED/LED/LCD的ito导电镀层中的特定线路进行切断或熔接,修复OLED/LED/LCD电路的正常功能。 |
|
应 用 场 景 |
1. COP结构柔性屏的盒外电路断裂处的熔接。 2. OLED 屏幕(包含COG和COF)的盒外腐蚀ITO电路切断和熔接。 3. TFT 屏幕的ITO电路切断和熔接 4. ITO: Indium-TinOxide,OLED/LED/LCD 的导电电路 5. COP: Chip On PI;片在PI材料上。PI材料是柔的基材。比如12Pro max,13,13Pro,三星柔性屏等 6. COF: Chip On Flex; 芯片在排线上。比如iphonex,max,11pro max,12,12pro,和三星 S6,S7,A51,A70等 |
|
